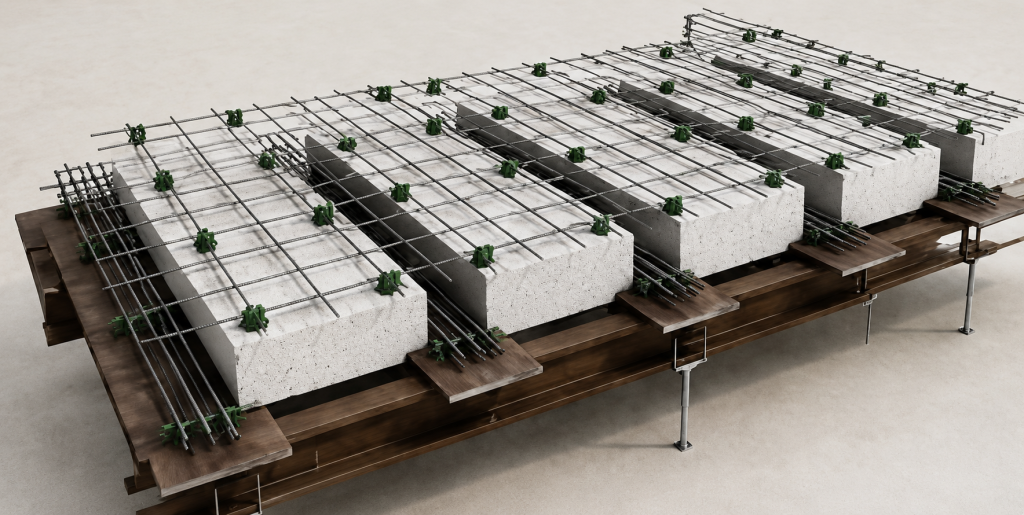

Темірбетон арқалықтар, толтырғыш блоктер және бетонның жоғарғы қабатынан тұратын құрама-монолит жүйе. Бұл шешім конструкцияның салмағын және материал шығынын азайтады, сондай-ақ крансыз ара жабуларды монтаждауға мүмкіндік береді.
Ecoton жиі-ребралы жабын
Монолитті бөлік
20 мм-ден аспайтын толтырғыш ірілігі бар B20 сыныбындағы ауыр бетон.
Жұмыс арматурасы
Конструкцияның тіреуіш қаңқаларына арналған A500 сыныбындағы арматура.
Толтыру блоктары
Автоклавты газобетонның беріктігі B1,5-тен кем емес, тығыздығы D500.
Плитаны арматуралау
Ø5 Вр-I торы, ұясы 150×150 мм.
Негізгі көрсеткіштер
Шешімдерді салыстыру
| Көрсеткіш | Жиі-ребралы жабын | Монолитті плита |
|---|---|---|
| Қалыңдығы | 250 мм | 160–220 мм |
| Меншікті салмақ | 200 кг/м² | 385–500 кг/м² |
| Нормативті жүктеме | 3,0 кПа дейін | 8,0+ кПа дейін |
| Бетон шығыны | 0,09–0,11 м³/м² | 0,16–0,22 м³/м² |
| Арматура шығыны | 10–14 кг/м² | 18–25 кг/м² |
| Ормалақ | Жеңілдетілген, тек ребердің астынан | Толық, төменнен және контур бойымен |
| Отқа төзімділік | REI 60 | REI 90–120 |
| Дыбыс оқшаулау | 43–47 дБ | 50 дБ |
Материал үнемділігі
| Материалдар | Жиі-ребралы жабын | Тұтас монолит 200 мм |
|---|---|---|
| Негізгі материал | Газоблок ~7 700 ₸/м² + бетон ~3 150 ₸/м² | Бетон ~7 000 ₸/м² |
| Арматуралау | ~6 000 ₸/м² | ~10 000 ₸/м² |
| Ормалақ және қосымшалар | ~1 500 ₸ | ~3 000 ₸ |
| Барлығы | ~18 350 ₸/м² | ~20 000–21 000 ₸/м² |
Артықшылықтар
Төмендетілген жүктеме
Конструкция бетон көлемі азайғанына байланысты классикалық монолит тақтадан жеңілірек.
Бетон мен арматураны үнемдеу
Бетон тірші сүйектерде және жоғарғы қабатта қолданылады, бұл материалдың артық шығынын азайтады.
Жоғары қатаңдық
Монолитті қырлар жүктемеге төзімділікті арттырып, иілуді азайтады.
Жылу тиімділігі
Газобетонды толтырғыш блоктар суық бетон үлесін және суық көпірлерін азайтады.
Монтаждаудың ыңғайлылығы
Ауыр зауыт тақталарын қажет етпейді және жұмыстарды тікелей нысанда орындауға мүмкіндік береді.
